如何避免水泥表面出现起粉现象？l因为水泥表面出现起粉现象时再在此水泥面上做环氧地坪，防静电地坪等地坪时会麻烦很多。 其实我们分析水泥表面出现起粉的现象是为了我们后期做环氧地坪，金刚砂地坪，耐磨地坪，防火地坪等工业地坪避免出现开裂起砂现象。

前面一篇短文中正宇已经解说了为什么水泥地面会起粉。那么现在我们来谈谈如何就水泥表面起粉现象如何避免。水泥产品本身要具有较好的锁水性，一是要注意控制水灰比不宜过大、注意防止严重的泌水引起水泥表层水灰比过大。从产品中的材料配合比及来料选择出发，外加剂不要过多掺入，水泥浇筑凝结时间要不宜过长，砂石集料要符合国家质量要求，尤其要注意砂中0.315mm以下的颗粒含量。如果水泥的凝结时间，比表面积过小，颗粒级配过分集中话起粉现象就会出现。

二是施工过程要防止振捣过度，因为过振会造成水泥严重的离析和泌水情形。

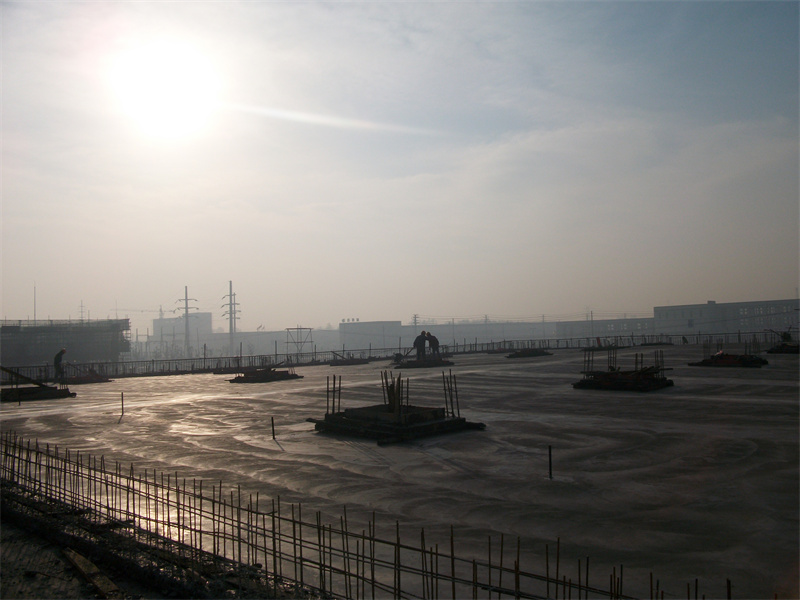

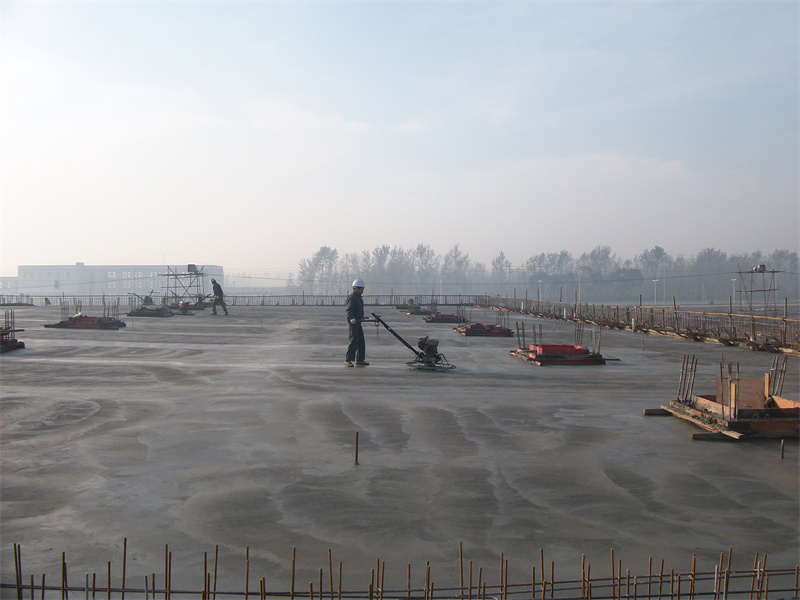

三是施工后对水泥表面要注意及时养护，混凝土拆模后要采取有效保温保湿措施。当气温低于5度以下时，不能对水泥表面进行洒水养护，但是可以在水泥 表面用养护剂以及适当保温措施。冬季零下要防止水泥表面硬化之前表面水灰比过大，又要防水泥中的水分在表层建立起强度之前散失，对于掺有粉煤灰或矿渣的混凝土，由于其早期强度较低，表层需要足够多的水化产物来封堵表层大的毛细孔，要注意早期充分的湿养护，不能让水泥表层水分散失较快较多，表层水泥需要得到充分的水化，才不会导致水泥表层强度偏低，结构松散。通常，在水泥接近终凝时，要对水泥进行二次抹面或压面，使水泥表层结构更加致密。
